Tester okretanja magnetske zavojnice

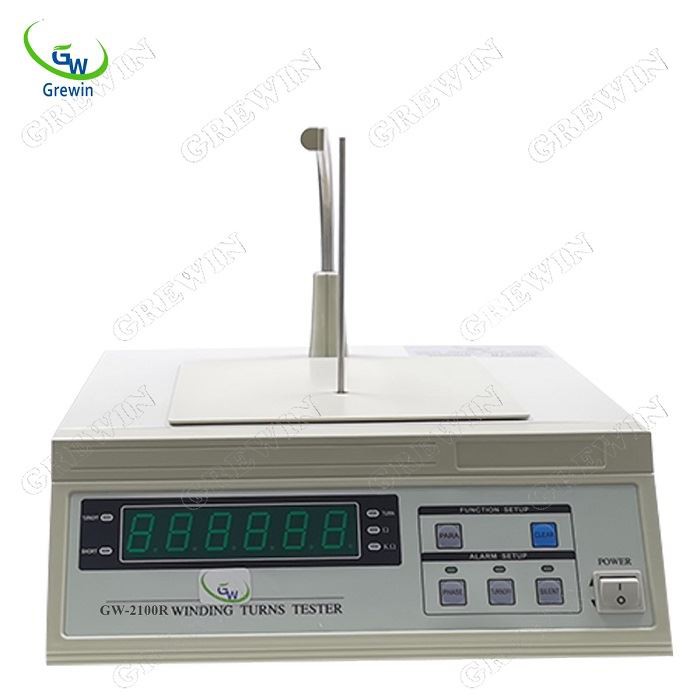

IME: GW-2100R Ispitivač okretanja magnetske zavojnice

Tehnički podaci

Ukratko

1． Ukratko o proizvodu:

GW2100/GW2100R test zavoja namota primijenio je najnovije mjerne tehnike u ovom području. Ima stabilizacijske performanse i dobru kvalitetu. Ova serija instrumenata može testirati različite zavoje namota i pokazati DCR vrijednost otpora namota bakra (ispitivanje funkcionira samo ako je GW2100R). Ovaj se instrument primjenjuje za ispitivanje različitih zavoja namota, poput električnog stroja, transformatora, namota električnog stroja i zavojnice releja. Instrument ima neke karakteristike, poput inteligentnog, novog izgleda i visoke preciznosti ispitivanja, velike brzine, širokog raspona i lakog rukovanja. Nema potrebe za kalibriranjem i obnavljanjem raspona pa će to uvelike poboljšati učinkovitost ispitivanja.

2． Tehnički pokazatelji:

2.1 Radno okruženje:

Temperatura 0 ℃ ～ 40 ℃

Vlažnost ≤90℅RH

Atmosferski tlak 86 ～ 104Pa

2.2 Ispitivanje okreta

2.2.1 Raspon ispitivanja zavoja;

1 prsten, 30000 prsten

2.2.2 Pogreška mjerenja:

2.2.3 Dimenzije okreta:

Unutrašnji promjer ＞ 4,5 mm ， Visina ＜ 100 mm ， Vanjski promjer ＜ 100 mm （Posebne veličine mogu se izrađivati ​​po narudžbi）

2.3 DCR test (samo GW2100R）

2.3.1 Raspon:

Automatski odabir

2.3.2 Ispitna struja:

0,1 mA 、 1 mA 、 10 mA 、 100 mA Četiri mjenjača s automatskim odabirom

2.3.3 Ispitni raspon otpora:

100uΩ～20kΩ

2.3.4 Pogreška mjerenja:

2.4 Radni napon:

220 (1 ± 10%) V AC, 50Hz (1 ± 5%)

2.5 Vanjske dimenzije:

335 mm × 320 mm × 290 mm

2.6 Težina:

Oko 6 kg

Instructions Upute na ploči

1． Crtež prednje ploče （GW2100R）

2． Crtež stražnje ploče

Kako biste objasnili oznaku na prednjoj i stražnjoj ploči, slijedite sljedeće:

Instructions Upute za uporabu

1． Priprema za mjerenje

Kad priključite električni vod i ispitni vod, otvorite prekidač za uključivanje na „1“, a zaslon i pokazivač će svijetliti. Na zaslonu će se nakon jedne minute prikazati "GW2100" (podudara se s GW2100) ili "GW2100R" (podudara se s GW2100R), na zaslonu će se prikazati "OPEN" (Stanje mjerenja se okreće) ili "-OU-" (Stanje mjerenja otpor) nakon što treperi oko 15 minuta. Da biste točno testirali instrument, potrebno ga je prethodno zagrijati 15 minuta

2． Postavke (samo GW2100R)

Za odabir sadržaja ispitivanja prema stvarnom mjerenju i tipku "PARA" možete pritisnuti za pretvorbu između zavoja i DCR testa.

3. Mjerenje zavoja

3.1 Odaberite način postavljanja alarma (ova odabrana metoda primjenjiva samo na ispitivanje zavoja, pri testiranju DCR -a, odaberite ovu metodu nije važeću);

Odabiri zvona za poruke odgovaraju ključu "Faza", "skretanje", "nečujno" i odgovarajućoj lampici. Ako se odgovarajuće mjerenje testiranja dogodi pri mjerenju, unutarnji će hummer zvoniti i obavijestiti ispitivače o odgovarajućem alarmu.

Kad se pritisne tipka faze i svijetli odgovarajuće svjetlo faze, to znači da namoti toleriraju fazu. Prekinut alarm zvoni kada je opozicija -

Pritisnite tipku „skretanje“, uključena je odgovarajuća indikatorska žaruljica, pokazat će se da je ispitivani namot isključen (otvoren). Inače, prekinuti alarm zvoni kada se ne uspije povezati, u isto vrijeme svijetli lampica "isključenja" u gornjem lijevom kutu instrumenta. Na testiranju je otvoreno u bilo koje vrijeme na zaslonu će se prikazati "-OPEN-";

Pritisnite tipku "tiho", uključena je odgovarajuća indikatorska lampica, alarm i dalje zvoni dok se kratki.

3.2 Mjerenje zavoja:

Za pokretanje preklopnog pretvarača sonde do odgovarajućeg mjesta (kut ≦ 45^o) u smjeru suprotnom od kazaljke na satu i za postavljanje ispitnog namota u sondu za ispitivanje zavoja koja je okomita na ravninu instrumenta, zatim pokrećite preklopnik sonde kako biste zatvorili okomiti pretvarač u smjeru kazaljke na satu, a zatim spojite ispitne kopče i ispitni namot, Vrijednost prikazanog prikaza vježba testiranje vrijednosti namota. Ponovite gornji postupak i testirajte sljedeće namotavanje.

6． DCR test (samo GW2100R）

Pritisnite tipku "PARA" u stanje mjerenja otpora, a na zaslonu će se prikazati — OU—.

6．1 Jasno:

Isječci za testiranje kratki su prema crtežu, pritisnite tipku „obriši“ da biste izbrisali osnovne podatke o tome što se primjenjuje u mjernom otporu.

6.2 Mjerenje otpora:

Za povezivanje ispitnog otpora u ispitnu liniju, instrument će automatski odabrati raspon prema veličini otpora i LED digitalni zaslon prikazuje vrijednost ispitivanja; odaberite mjerenje otpora nakon završetka ispitivanja zavoja i možete očitati bakreni otpor mjernog namota. Testirani namot neće biti postavljen u pretvarač za ispitivanje namota pri mjerenju otpora.

Ⅳ Obavijest

1． Ne stavljajte instrument blizu velikog magnetskog polja, to će utjecati na uobičajeno ispitivanje instrumenta

2． Ako ispitni namot sam po sebi ima kratak utjecaj, to će utjecati na preciznost.

3． Ispitni namot bit će postavljen u središte sonde kako se ne bi utjecalo na preciznost ispitivanja instrumenta.

4． Nemojte kroz ispitnu liniju u pretvarač; to će utjecati na rezultate ispitivanja

5． Linija za ispitivanje ima istrošene dijelove, ako instrument nema lijepu mjeru ili ne provjerava normalnost, provjerite je li se ispitna linija prekinula je li ili nije, loša veza ili drugi kvar.

6． Ispitni element treba lagano spuštati i spuštati, kako bi se izbjegao utjecaj na pretvarač, njihalo uključenog sonde ne smije prelaziti 45^Oa pokretanje klackalice sonde velike snage trebalo bi zauvijek oštetiti sondu.

7． Za zaštitu pretvarača pri transportu i rukovanju instrumentom.
