Stroj za namatanje kućišta s dvostrukim krakom za visokofrekventni transformator

GWD‑S22 Stroj za namatanje kućišta s dvostrukom rukom|Automatski namotavač svitka transformatora



GWD‑S22 dvokraki stroj za namatanje kućišta čahure integrira narezivanje navoja čahure, namotavanje, međuslojno lijepljenje trake i oblikovanje zidova barijere. 5000Brzina okretaja u minuti za proizvodnju visokofrekventnih transformatora i induktora. Podržava konfiguraciju višežične, višežilne žice i inline proizvodne linije.



Pregled proizvoda:

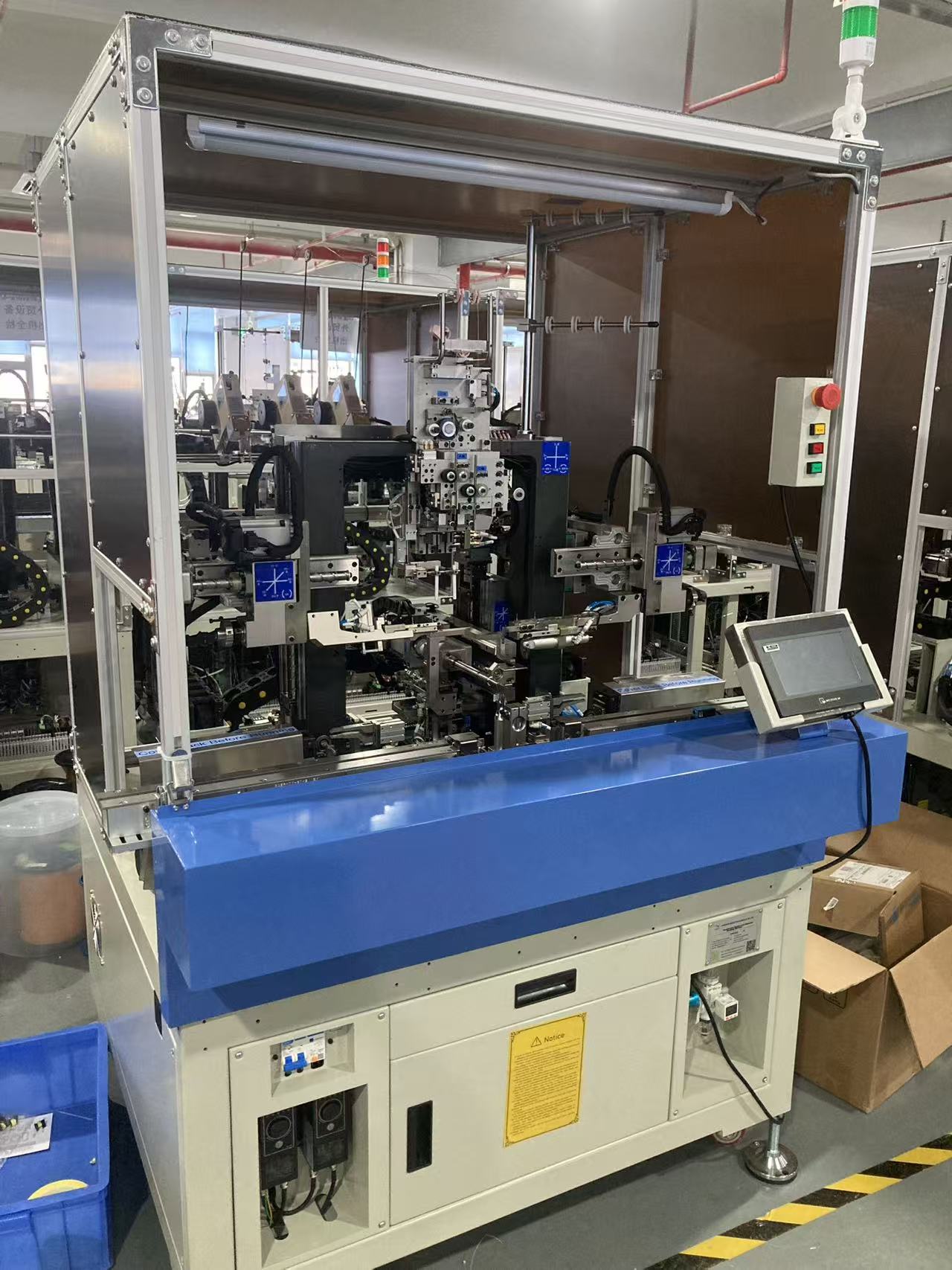

GWD‑S22 dvokraki stroj za namatanje kućišta s rukavcem je visokoučinkovito rješenje za automatsko namatanje zavojnice projektirano za visokofrekventne transformatore, induktore snage i namatanje bobina magnetskih komponenti.



Za razliku od uobičajenih jednokrakih namotavača zavojnica koji odvajaju navijanje rukavca, namotavanje i namatanje u više samostalnih stanica, ovaj dvokraki stroj za namatanje kućišta dovršava umetanje rukavca, namatanje više žica, međuslojno lijepljenje izolacijske trake i oblikovanje zaporne trake unutar jednog strojnog ciklusa, drastično smanjujući ručno rukovanje i međuprijenos proizvoda.



Standardno vrijeme ciklusa doseže samo **8 sekundi po namatanju** (ovisno o parametrima procesa namatanja).

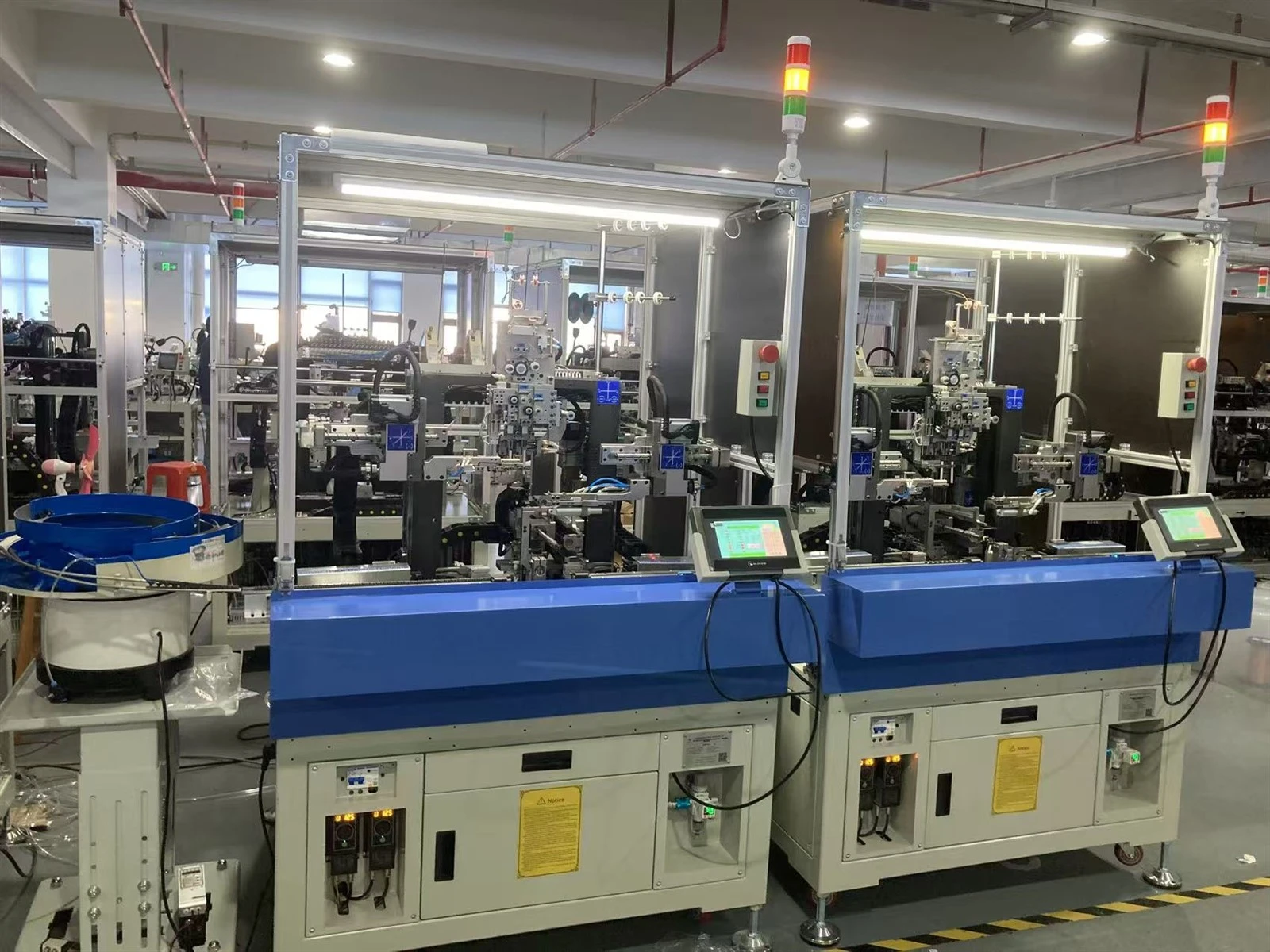

Podržava samostalan rad ili modularnu inline proizvodnu liniju kombinacije 2-jedinice, 4-jedinice, 8-jedinica ili više, omogućujući fleksibilno proširenje kapaciteta za proizvodnju velikih količina s malom mješavinom, kao i za viševarijantnu proizvodnju malih serija.



Dostupno je više mehaničkih varijanti: dvostruki krak s jednom linijom s jednom cijevi, dvostruki krak s dva voda s dvije cijevi, dvostruki krak s tri voda s tri cijevi i dvostruki krak s četiri voda s tri cijevi i konfiguracije navoja za odgovaranje različitim zahtjevima terminala transformatora.

1. Sinkronizirana servo arhitektura s dvostrukom robotskom rukom

Ovaj stroj za namotavanje kućišta s dvostrukim-rukama-čahure-uključuje **servo motore s 12 sklopova koji pokreću dvostruke robotske ruke**, implementirajući višeosno koordinirano upravljanje kretanjem za operacije dodavanja rukavca, narezivanja navoja, raspoređivanja žice i trake.



- Visokoprecizno postolje stroja za lijevanje eliminira rezonanciju pri rotaciji vretena velikom brzinom od maksimalnih 5000 RPM, izbjegavajući pomicanje zavojnice, pogrešno poravnanje i pomak rukavca koji se često pojavljuju na opremi za namatanje niske krutosti.



- Sinkronizirana logika kretanja rješava mehanički sukob između umetanja kućišta rukavca i usmjeravanja žice; može obraditi do 6-žilnih automatskih rasporeda žica, formirati savijanje pod pravim kutom za žičane stezaljke i ostvariti završetak dvostruke žice s dvostrukim rukavcem na početku-kraju i kraju-kraju zavojnica.



2. Univerzalni mehanizam za uvlačenje žice za fine i užile vodiče

Zajednička struktura dovoda debele-tanke žice implementirana je za pokrivanje složenih vrsta vodiča od minimalne pojedinačne žice od 0,1 mm do **Litz žice od 1200 žica**. Radi za emajliranu žicu, žicu presvučenu svilom, žicu FIW, žicu prekrivenu filmom i troslojnu izoliranu žicu.



- Posebni opcijski modul podržava 0,06 mm × 600 niti za obradu ultra-fine višežilne žice.

- Kompatibilan s vertikalnim i vodoravnim tipovima špulica, pokriva većinu standardnih specifikacija transformatorskih špulica s maksimalnim vanjskim promjerom špulice od 85 mm i maksimalnom duljinom rukavca od 125 mm.

- Konzistentna geometrija dodavanja žice sprječava grebanje emajliranog sloja, istezanje vodiča ili rasipanje niti tijekom namotavanja velikom brzinom.



3. Integrirana stanica za izradu traka i barijera‑zidova

Dvije ugrađene stanice (stanica za lijepljenje + stanica za zaštitnu traku) spajaju međuslojno omatanje izolacije i oblikovanje zapornog zida u jedan radni tijek, umjesto ručnog zalijepljivanja nakon postprocesa.



- Kontinuirano omatanje izolacijskom trakom, primjena međuslojne trake i omatanje barijernom trakom mogu se programirati.

- Stroj pruža nadzor višestrukih grešaka u stvarnom vremenu: alarm za presavijenu traku, alarm za pogrešno uvlačenje rukavca, alarm za prekid žice i alarm za nedostatak trake. Ove zaštite temeljene na senzorima smanjuju stopu otpada uzrokovanu nedostacima izolacijskog sloja.

4. Namjenski sustav upravljanja strojem za namatanje

GREWIN namjenski upravljački sustav stroja za namatanje izvršava logiku cijelog procesa. Operateri konfiguriraju parametre namotavanja, sekvence trake, pomake položaja rukavca i profile gibanja putem HMI-ja s dodirnim zaslonom.



- Složene sekvence namotaja uključujući istoslojno višežično namotavanje, ABBA sendvič namotavanje, muško-žensko namotavanje kopče mogu se programirati ili razviti po narudžbi prema uzorku dijelova kupca.

- Sustav podržava pohranjivanje recepata za brzu promjenu proizvoda, smanjujući vrijeme prekida između različitih modela transformatora.



5. Modularni nadogradivi procesni moduli

Mehanički okvir zadržava montažna sučelja za opcijske procesne module, tako da kupci mogu proširiti mogućnosti stroja bez kupnje nove opreme:



Omotavanje krajeva žice trakom (zamijenite omot), presavijanje trake, lijepljenje malih naljepnica, namotavanje bakrene folije, uvezivanje krajeva žice, crno-bijela dvobojna obrada rukava, podnožje za vezivanje letećom žicom, dvostruke potporne zidne stanice, dvije gumene presvlake, lasersko skidanje troslojnog sloja izolirana / filmom omotana žica, omot Nuomei papira bez okvira.

Standardna konfiguracija

✅ Integrirana stanica za vrpcu + stanica za zaštitnu vrpcu, potpuno namotavanje transformatora u jednom ciklusu
✅ Automatsko uvlačenje rukava i automatsko pozicioniranje; nije potrebno ručno mehaničko podešavanje za postavljanje rukavca
✅ Intuitivno programiranje HMI, spremanje i opoziv recepta za brzu promjenu proizvoda
✅ Visoko precizna konstrukcija okvira od lijevanog željeza za dugotrajnu stabilnost tijekom kontinuiranog rada
✅ Višekanalni alarmni sustav za kvarove za traku, omotač, puknuće žice i nedostatak materijala



Izborna/nadogradiva konfiguracija

Višestrojno povezivanje u liniji, omotavanje trake na kraju žice umjesto rukavca, presavijanje trake, malo lijepljenje trake, namatanje bakrene folije, uvezivanje krajeva žice, istoslojno višežično namotavanje, trožilno zajedničko namotavanje unutar jednog sloja, crno-bijeli omoti, leteća žica nožice za uvezivanje, dvostruki položaji potporne stijenke, dvostruki položaji gumenog premaza, lasersko ljuštenje za višeslojnu izoliranu žicu, namotavanje Nuomei papira bez okvira, ABBA sendvič namotavanje, muško-žensko namotavanje kopče.
Dostupan je razvoj prilagođenog procesa na temelju fizičkih uzoraka kupaca.



Tehničke specifikacije



Artikal	Specifikacija
Broj vretena	1
Maksimalna brzina	5000 okretaja u minuti
Maksimalni vanjski promjer bobine	85MM
Ukupna duljina rukava	125 MM
Primjenjivi promjer žice	0,1--0,8 MM
Kontrolni sustav	GREWIN namjenski sustav upravljanja strojem za namatanje
Specifikacije napajanja	AC220V 50HZ
Specifikacije dovoda zraka	0.5--0.6
Dimenzije stroja	1200(L)*1100(W)*1800(H)
Nazivna snaga	3000W
Težina stroja	450 KG
Servo motor	12 KOM
Struktura	2 robotske ruke





Primjena i kompatibilnost

Stroj za namotavanje kućišta dvostruke ruke GWD‑S22 dizajniran je za proizvođače visokofrekventnih transformatora, SMPS transformatora, energetskih induktora i magnetskih komponenti. Ispunjava proizvodne zahtjeve za konvencionalne veličine transformatora kao i sofisticirane višestupanjske procese namotavanja. Stroj može raditi kao samostalna jedinica ili integriran u potpuno automatizirane proizvodne linije.



Često postavljana tehnička pitanja

P1: Koja je glavna razlika između stroja za namatanje kućišta s dva kraka i običnog stroja za namatanje bobina?

O: Obični namotači zavojnice samo dovršavaju namotavanje žice. Struktura s dvostrukom rukom ovog stroja automatski realizira narezivanje navoja, kućište terminala, međuslojno lijepljenje trake i oblikovanje zida barijere u liniji, uklanjajući višestruke ručne operacije naknadnog namotavanja.



P2: Može li ovaj stroj rukovati litz žicom / višežilnom žicom?

O: Da. Podržava litz žicu do 1200 niti. Dostupna je izborna namjenska struktura za ultra-finu užetu žicu od 0,06 mm × 600 niti. Kompatibilan s emajliranom žicom, žicom presvučenom svilom, FIW i troslojnom izoliranom žicom.



P3: Mogu li spojiti više GWD‑S22 strojeva u jednu proizvodnu liniju?

O: Da. Modularna mehanička i električna sučelja podržavaju linijsku kombinaciju 2 jedinice / 4 jedinice / 8 jedinica za masovnu proizvodnju.



P4: Je li podržan prilagođeni razvoj procesa namotavanja?

O: Da. Možemo razviti posebnu logiku namotavanja kao što je ABBA sendvič namotavanje, Nuomei papirno namotavanje bez okvira prema uzorcima koje su dali kupci.

Javite nam se

📩 E-pošta: sales4@coilwindingmachinechina.com
📞 WhatsApp/mobilno: +86 183 2206 6726
🌐 Web stranica: www.coilwindingmachinechina.com



Pošaljite nam svoj uzorak bobine transformatora ili tehnički crtež.
Osigurat ćemo detaljnu podatkovnu tablicu, video demo i konkurentnu ponudu unutar 24 radna sata.
