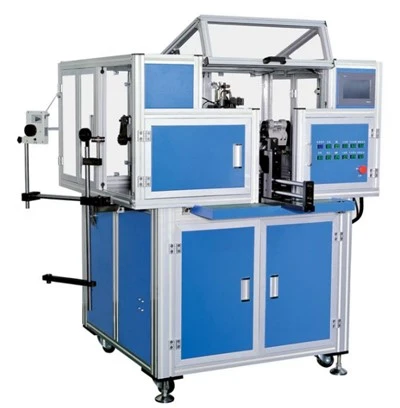

Stroj za namotavanje statora s dvije stanice

Parametar:

Metoda namotavanja:

stroj za unutarnje namatanje

Maksimalni vanjski promjer koji se može namotati:

Manje od ili jednako 170 mm

Primjenjiva debljina rotora:

Manje od ili jednako 90 mm

Promjer žice:

0.2 mm-1.4 mm

Sigurnosna zaštita:

dvoručni start + raster senzor

Napajanje:

trofazni 380V (±10%)

Izvor zraka:

0.4-0.6 Mpa

Os rotacije (A1/A2 os)

Broj osi:

2

Vratilo razmaci:

260mm

Snaga motora rotacijske osovine:

servo 4.5KW*2, Tajvan Yitu apsolutni položaj servo

Točnost pozicioniranja od transpozicijska os:

Manje od ili jednako ±0,5 stupnjeva

Os rotacije način rada:

servo motor

Z-navijanje:

Z-smjer motor:

servo Veći ili jednak 5KW, Tajvan Yitu apsolutni posicija servo

Trodimenzionalni mobilni uređaj:

Pogonski motor:

X 400W Tajvan Yitu apsolutni položaj servoY 400W Tajvan Yitu apsolutni položaj servo

3D putovati:

X Manje ili jednako 180mm;Y Manje ili jednako 120mm;Z Manje od ili jednako 200mm

Kretanje ubrzati:

Veći ili jednak 100mm/s

Uređaj za škare:

Dužina kabla:

prema zahtjevu crtežaents

Način rada škarama:

pneumatski

Škare mogu rezati žičaneraspon promjera:

0.2~ 1.5mm

Naziv ključne komponente

Marka

Stroj

Solenoidni ventil:

AirTAC

Cilindar:

Airtac

Linearna vodilica:

Tajvan Shang Yin

Kuglični vijak:

njemački Rexroth

Pneumatske škare:

domaći

Ležaj glavnog vratila:

NSK

Električni:

Servo motor:

Taiwan Edu servo apsolutne pozicije

Kontrolni sustav:

Tajvanski Yitu A6/CNC sustav

Prekidač napajanja:

Japan Mitsubishi

Preklopno napajanje:

Tajvan Mingwei

Gumb:

Schneider

Fotoelektrični senzor:

Omron

Zaslon osjetljiv na dodir:

Tajvan Edu

Raster:

Ottonicus
